G41F46不銹鋼襯氟隔膜閥

您的位置：閥門 - 隔膜閥 - G41F46不銹鋼襯氟隔膜閥 更新時間：2025-06-04 10:06:14

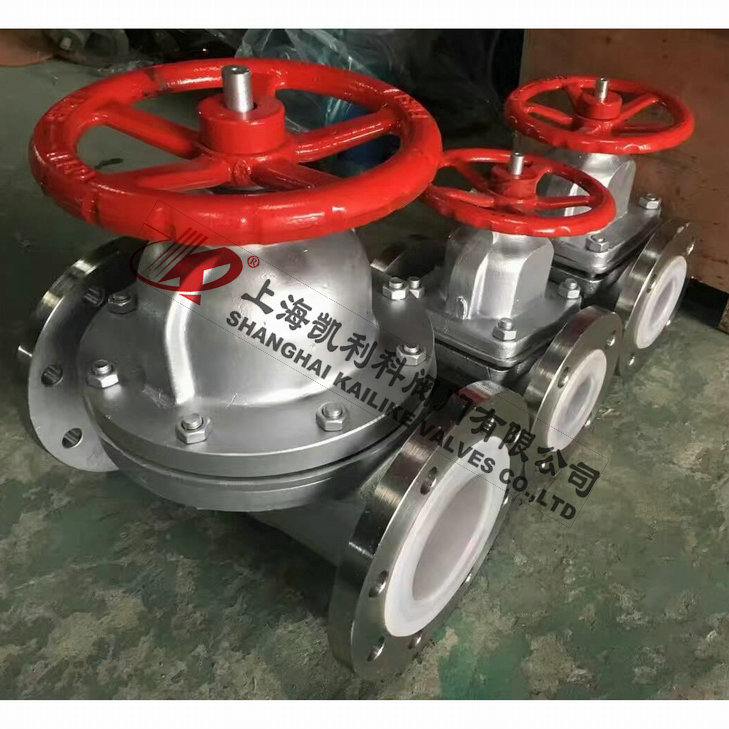

G41F46不銹鋼襯氟隔膜閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    G41F46不銹鋼襯氟隔膜閥G41F46不銹鋼襯氟隔膜閥

    G41F46不銹鋼襯氟隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

    產品名稱： 不銹鋼襯氟隔膜閥 產品型號： G41F46
    公稱通徑： DN15～DN300 結構形式： 直通
    公稱壓力： 0.6MPa～1.0MPa～1.6MPa 連接方式： 法蘭
    適用溫度： -29ºC～+180ºC 驅動方式： 手動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油品、蒸汽、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    G41F46不銹鋼襯氟隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

    結構特點

    1、彈性密封的開閉件，確保沒有內漏；
    2、流線型的流道，使得壓力損失小；
    3、沒有填料函，因此沒有外漏；
    4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
    5、隔膜可更換，維護費用低；
    6、襯氟材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

    基本型號

    手動 G41F3 直流式 G45F3
    G41F46 G45F46
    氣動 G641F3 電動 G941F3
    G641F46 G941F46

    零部件材料

    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低不銹鋼耐酸鑄鋼
    Z C P R P R
    1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
    2 閥瓣/閥桿 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
    3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
    4 隔膜 FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
    5 支架 WCB CF8 CF8
    6 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
    7 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
    8 螺母 45 0Cr18Ni9 0Cr18Ni9
    9 手輪 WCB WCB WCB

    外形結構圖



    主要外形尺寸

    公稱通徑 標準值 參考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-фd Do H H1 WT(kg)
    PN0.6MPa / PN1.0MPa
    15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
    20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
    25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
    32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
    40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
    50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
    65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
    80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
    100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
    125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
    150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
    200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
    250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
    300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
    PN1.6MPa
    15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
    20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
    25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
    32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
    40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
    50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
    65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
    80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
    100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
    125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
    150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
    200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
    250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
    300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

    聲明：【G41F46不銹鋼襯氟隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G41F46不銹鋼襯氟隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
