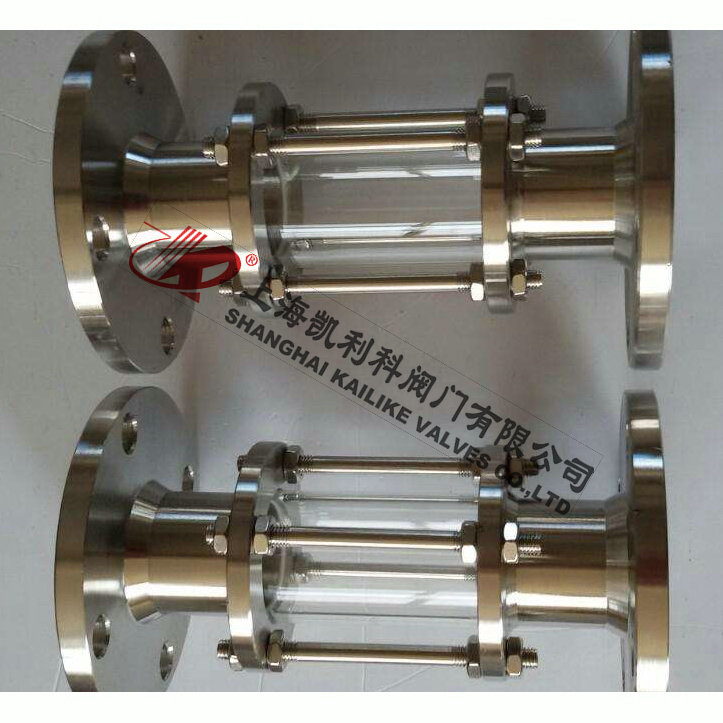

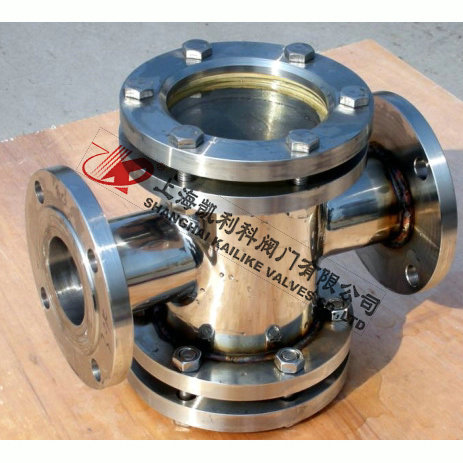

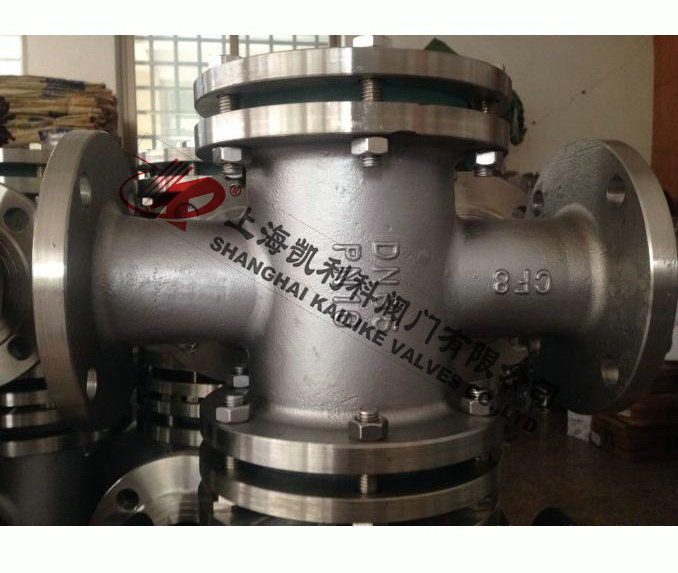

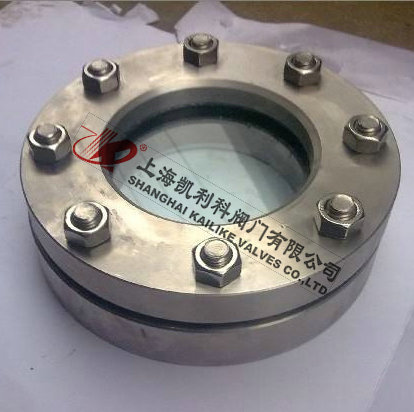

HGS07法蘭管道視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
| 產品名稱： | 法蘭管道視鏡 | 產品型號： | HGS07 |
| 公稱通徑： | DN25～DN1500 | 結構形式： | 直通、三通 |
| 工作壓力： | 0.6MPa～1.0MPa～1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+550ºC | 功能作用： | 觀察管道中的流體 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽、液體、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
| 視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度（℃） | 0℃~250℃ | 0℃~550℃ |
| 公稱壓力（MPa） | ＜0.6 | 0.6 MPa ~2.5 MPa |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
| 連接形式 | 螺紋連接、法蘭連接 | |
| 允許急變溫度（℃） | ＜60 | |
| G | DN | 25公斤 | 6公斤 | ||||||
| 外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
| H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
| 1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
| 1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
| 6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
聲明：【HGS07法蘭管道視鏡】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07法蘭管道視鏡產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
