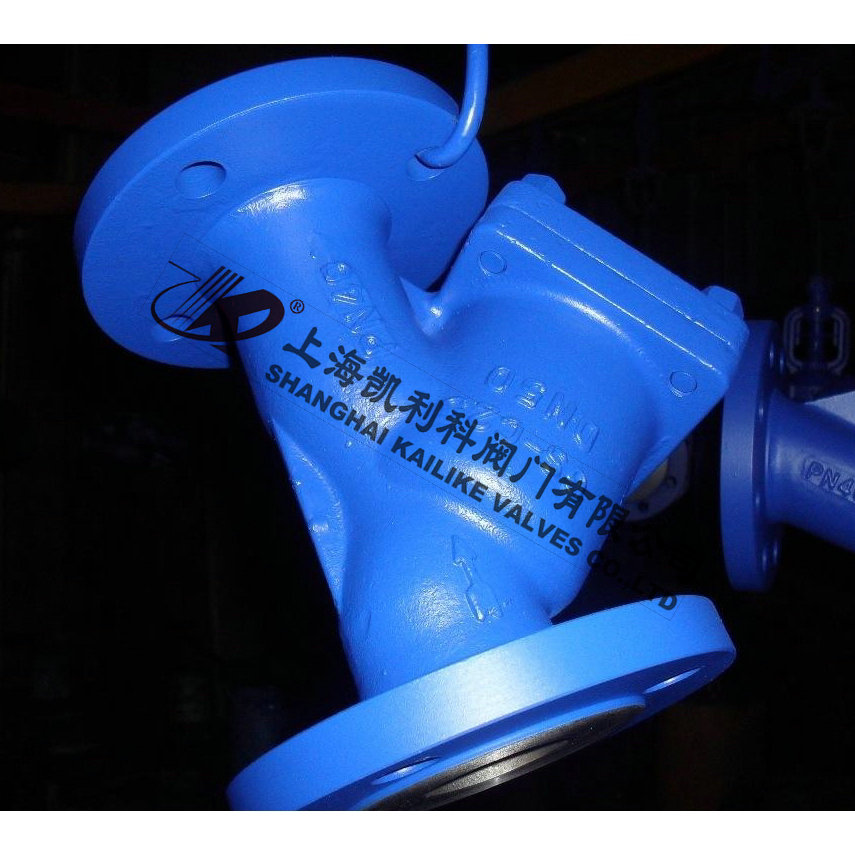

GL41H法蘭德標過濾器

產品名稱：	法蘭德標過濾器	產品型號：	GL41H
公稱通徑：	DN15～DN300	濾網材料：	不銹鋼
工作壓力：	10K～20K～30K	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GL41H法蘭德標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

產品標準

設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266

零部件材料

零件名稱	碳鋼	不銹鋼
閥體	GS-C25、WCB	奧式體不銹鋼
閥蓋	GS-C25、WCB	奧式體不銹鋼
網	SS304	奧式體不銹鋼
螺栓	B7	1Cr18Ni9Ti
螺母	2H	1Cr18Ni9Ti
中密封墊片	柔性石墨+SS304	柔性石墨+SS304

外形結構圖



主要外形尺寸

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
L		130	150	160	180	200	230	290	310	350	400	480	600	730	850	如有需要，可以制造成直通式閥體
H		85	95	110	125	145	155	175	210	230	270	300	385	535	680
重量	PN16	3.0	4.0	5.0	7.0	9.0	12.0	16.0	21.0	30.0	43.0	61.0	121.0	154.0	255.0
	PN25	3.5	4.0	5.5	7.0	9.0	12.0	16.0	21.0	32.0	47.0	64.0	144.0	178.0	285.0
	PN40	4.0	5.0	6.0	8.0	10.0	13.0	19.0	24.5	35.0	51.0	71.0	144.0	178.0	285.0
Kv		7	11	18	26	37	60	100	150	230	330	400	650	1200	1900

聲明：【GL41H法蘭德標過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H法蘭德標過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
