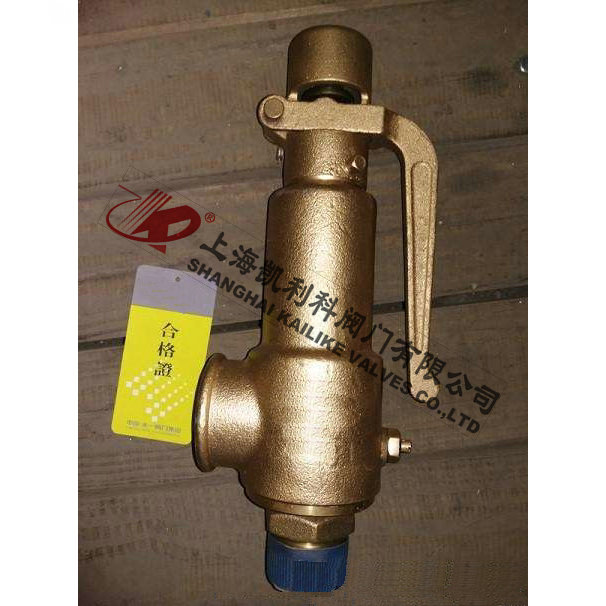

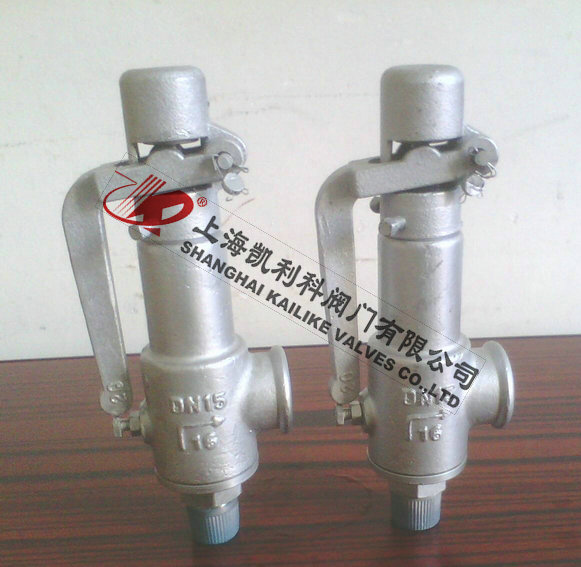

A28H、A28W、A28Y彈簧全啟式外螺紋安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A28Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
| 產品名稱： | 彈簧全啟式外螺紋安全閥 | 產品型號： | A28H、A28W、A28Y |
| 公稱通徑： | DN15～DN80 | 結構形式： | 彈簧全啟式 |
| 公稱壓力： | 1.6MPa～6.4MPa | 連接方式： | 外螺紋 |
| 適用溫度： | -40ºC～+200ºC | 驅動方式： | 彈簧自動起跳 |
| 閥體材質： | 銅、鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽、空氣、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| NO. | 零件名稱 | A28H材料 | A28W-P材料 | A28W-R材料 |
| 1 | 閥體 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 調整螺桿 | 45 | 2Cr13 | 1Cr18Ni9Ti |
| 8 | 保護罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
| 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 | ||

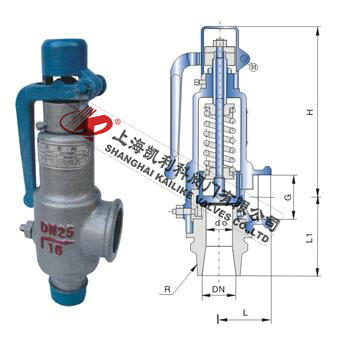

| 公稱通徑 | 尺寸 | |||||
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 100 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 135 | 3" | 395 |
聲明：【A28H,A28W,A28Y彈簧全啟式外螺紋安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A28H,A28W,A28Y彈簧全啟式外螺紋安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
