您的位置：閥門 - 法蘭 - 國標法蘭 更新時間：2025-06-04 10:06:25
國標法蘭
  • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
  • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
  • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
    上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

  • 產品描述
  • 在線詢價
  • 技術咨詢
國標法蘭國標法蘭

國標法蘭是工業管道上的連接件，標準是國標GB、機械部JB、化工部HG系列標準，用于管端之間相互連接的必備附件，國標法蘭盤又叫法蘭凸緣盤或突緣。國標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱： 國標法蘭 產品型號： GB
公稱通徑： DN15～DN600 結構形式： 圓形
公稱壓力： 1.0MPa～1.6MPa～2.5MPa 連接方式： 法蘭
適用溫度： -196～+100℃～+650℃ 制作方式： 鑄造、鍛造
閥體材質： 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 國標GB、機械部JB、化工部HG
適用介質： 水、蒸汽、燃氣、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

產品說明

國標法蘭是工業管道上的連接件，標準是國標GB、機械部JB、化工部HG系列標準，用于管端之間相互連接的必備附件，國標法蘭盤又叫法蘭凸緣盤或突緣。國標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

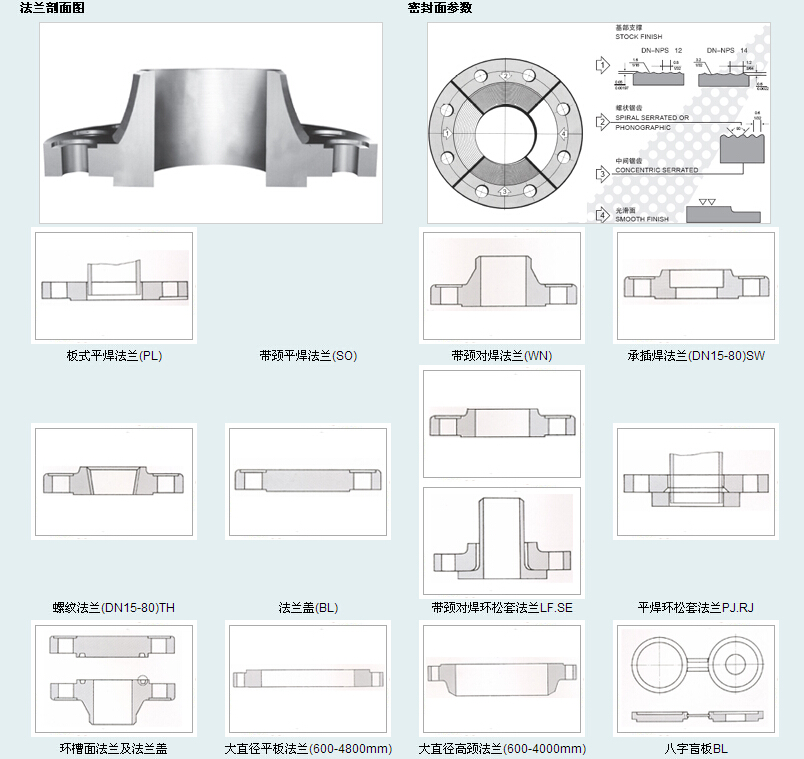

結構圖



凸面平焊鋼制管法蘭 PN 1.0MPa(10bar) 單位： mm

公稱
通徑
DN		 管子
外徑
A		 連接尺寸 密封尺寸 法蘭
厚度
C		 法蘭
內徑
B		 法蘭
理論
重量
kg
法蘭管徑
D
系列1/系列2		 螺栓孔中心圓直徑
K		 螺栓孔直徑
L
系列1/系列2		 螺栓、螺柱 d f
數量
n		 螺紋Th.
系列1/系列2
10 14 90 60 14 4 M12 40 2 12 15 0.46
15 18 95 65 14 4 M12 45 2 12 19 0.51
20 25 105 75 14 4 M12 55 2 14 26 0.75
25 32 115 85 14 4 M12 65 2 14 33 0.89
32 38 140/135 100 18 4 M16 78 2 16 39 1.40
40 45 150/145 110 18 4 M16 85 3 18 46 1.71
50 57 165/160 125 18 4 M16 100 3 18 59 2.09
65 73 185/180 145 18 4 M16 120 3 20 75 2.84
80 89 200/195 160 18 4 M16 135 3 20 91 3.24
100 108 220/215 180 18 8 M16 155 3 22 110 4.01
125 133 250/245 210 18 8 M16 185 3 24 135 5.40
150 159 285/280 240 23 8 M20 210 3 24 161 6.67
175 194 310 270 23 8 M20 240 3 24 196 7.44
200 219 340/335 295 23 8 M20 265 3 24 222 8.24
225 245 365 325 23 8 M20 295 3 24 248 9.30
250 273 395/390 350 23 12 M20 320 3 26 276 10.70
300 325 445/440 400 23 12 M20 368 4 28 328 12.90
350 377 505/500 460 23 16 M20 428 4 28 380 16.90
400 426 565 515 26/25 16 M24/M22 482 4 30 430 21.80
450 480 615 565 26/25 20 M24/M22 532 4 30 484 24.40
500 530 670 620 26/25 20 M24/M22 585 4 32 534 27.70
600 630 780 725 30 20 M27 685 5 36 634 39.40
700 720 895 840 30 24 M27 800 5 36 715 53
800 820 1015/1010 950 34 24 M30 905 5 38 817 67
900 920 1115/1110 1050 34 28 M30 1005 5 38 918 76參考
1000 1020 1230/1220 1160 36/34 28 M33/M30 1115 5 38 1020 90參考
1100 1120 1340 1270 36 28 M33 1222 5 40   125參考
1200 1220 1455/1450 1380 39/41 32 M36 1325 5 44 1223 143參考

凸面平焊鋼制管法蘭 PN 1.6MPa(16bar) 單位： mm

公稱
通徑
DN		 管子
外徑
A		 連接尺寸 密封尺寸 法蘭
厚度
C		 法蘭
內徑
B		 法蘭
理論
重量
kg
法蘭管徑
D
系列1/系列2		 螺栓孔中心圓直徑
K		 螺栓孔直徑
L
系列1/系列2		 螺栓、螺柱 d f
數量
n		 螺紋Th.
系列1/系列2
10 14 90 60 14 4 M12 40 2 14 15 0.55
15 18 95 65 14 4 M12 45 2 14 19 0.71
20 25 105 75 14 4 M12 55 2 16 26 0.87
25 32 115 85 14 4 M12 65 2 18 33 1.18
32 38 140/135 100 18 4 M16 78 2 18 39 1.60
40 45 150/145 110 18 4 M16 85 3 20 46 2.00
50 57 165/160 125 18 4 M16 100 3 22 59 2.61
65 73 185/180 145 18 4 M16 120 3 24 75 3.45
80 89 200/195 160 18 8 M16 135 3 24 91 3.71
100 108 220/215 180 18 8 M16 155 3 26 110 4.80
125 133 250/245 210 18 8 M16 185 3 28 135 6.47
150 159 285/280 240 23 8 M20 210 3 28 161 7.92
175 194 310 270 23 8 M20 240 3 28 196 8.81
200 219 340/335 295 23 12 M20 265 3 30 222 10.10
225 245 365 325 23 12 M20 295 3 30 248 11.70
250 273 405 355 26/25 12 M24/M22 320 3 32 276 15.70
300 325 160 410 26/25 12 M24/M22 375 4 32 328 18.10
350 377 520 470 26/25 16 M24/M22 435 4 34 380 23.30
400 426 580 525 30 16 M27 485 4 38 430 31.00
450 480 640 585 30 20 M27 545 4 42 484 40.20
500 530 715/705 650 34 20 M30 608 4 48 534 55.70
600 630 840 770 36/41 20 M33/M36 718 5 50 634 80.80
700 720 910 840 36/41 24 M33/M36 788 5 50 724 106.2
800 820 1025/1020 950 39/41 24 M36 898 5 52 824 130.5
900 920 1125/1120 1050 39/41 28 M36 998 5 44 924 91參考
1000 1020 1255 1170 42/48 28 M39/M42 1110 5 46 1024 127參考
1100 1120 1370 1280 42 28 M39 1222 5 50 1124 160參考
1200 1220 1485 1390 48/54 32 M45/M48 1325 5 52 1224 186參考

凸面平焊鋼制管法蘭 PN 2.5MPa(25bar) 單位： mm

公稱
通徑
DN		 管子
外徑
A		 連接尺寸 密封尺寸 法蘭
厚度
C		 法蘭
內徑
B		 法蘭
理論
重量
kg
法蘭管徑
D
系列1/系列2		 螺栓孔中
心圓直徑
K		 螺栓孔直徑
L
系列1/系列2		 螺栓、螺柱 d f
數量
n		 螺紋Th.
系列1/系列2
10 14 90 60 14 4 M12 40 2 16 15 0.64
15 18 95 65 14 4 M12 45 2 16 19 0.80
20 25 105 75 14 4 M12 55 2 18 26 0.99
25 32 115 85 14 4 M12 65 2 18 33 1.18
32 38 140/135 100 18 4 M16 78 2 20 39 1.96
40 45 150/145 110 18 4 M16 85 3 22 46 2.60
50 57 165/160 125 18 4 M16 100 3 24 59 2.71
65 73 185/180 145 18 8 M16 120 3 24 75 3.22
80 89 200/195 160 18 8 M16 135 3 26 91 4.06
100 108 235/230 190 23 8 M20 160 3 28 110 6.00
125 133 270 220 26/25 8 M24/M22 188 3 30 135 8.26
150 159 300 250 26/25 8 M24/M22 218 3 30 161 10.40
175 194 330 280 26/25 12 M24/M22 248 3 32 196 11.90
200 219 360 310 26/25 12 M24/M22 278 3 32 222 14.50
225 245 395 340 30 12 M27 302 3 34 248 17.00
250 273 425 370 30 12 M27 332 3 34 276 18.90
300 325 485 430 30 16 M27 390 4 36 328 26.80
350 377 555/550 490 40 16 M30 448 4 42 380 34.35
400 426 620/610 550 36/34 16 M33/M30 505 4 44 430 44.90
450 480 670/660 600 36/34 20 M33/M30 555 4 48 484 51.92
500 530 730 660 36/34 20 M33/M36 610 4 52 534 67.30
600 630 845/840 770 41 20 M36 718 5 56 634 95.20
700 720 960/955 875 42/48 24 M39/M42 815 5 60 724 116
800 820 1085/1070 990 48 24 M45/M42 930 5 64 824 150.2
900 920 1185/1180 1090 48/54 28 M45/M48 1025 5 58 924 160參考
1000 1020 1320/1305 1210 55/58 28 M52 1140 5 62 1024 210參考
1100 1124 1425 1315 55 28 M52 1245 5 66 1124 260參考
1200 1220 1530/1525 1420 55/58 32 M52 1350 5 70 1224 300參考

一、系列1國家標準GB/9119-2000
二、系列2機械行業標準JB/T81-94

聲明：【國標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的國標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
