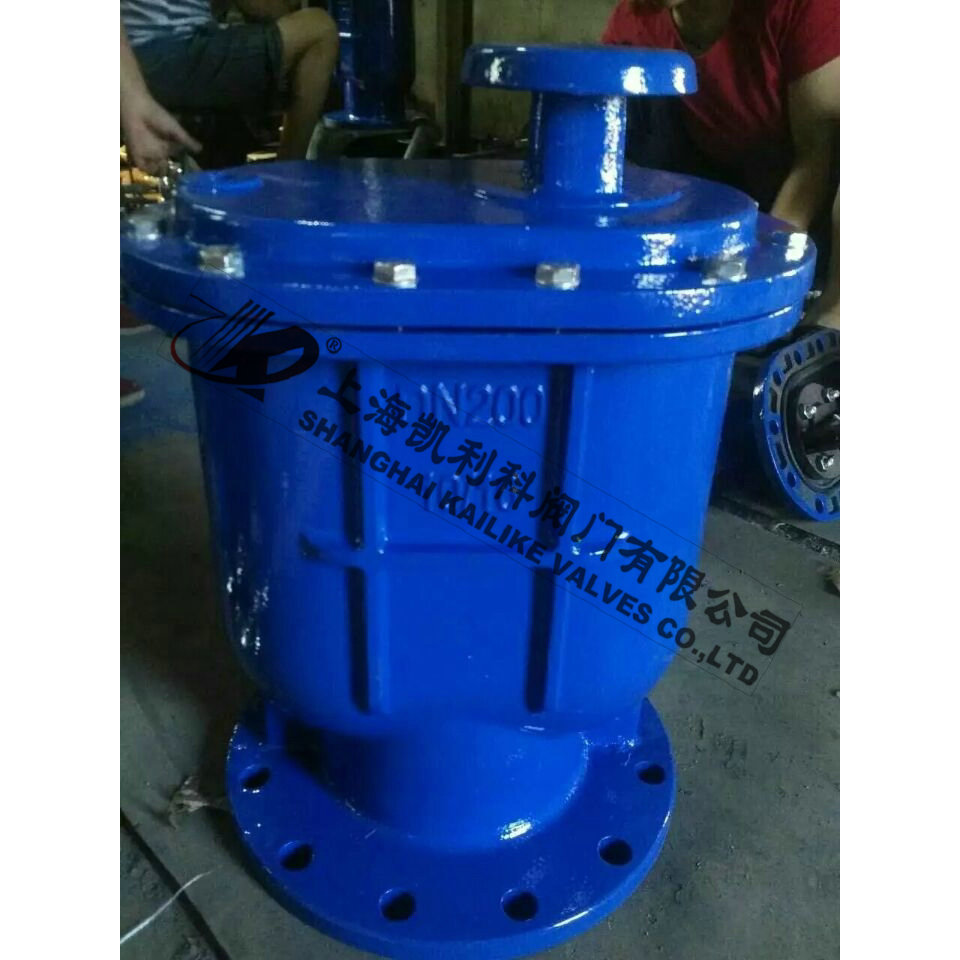

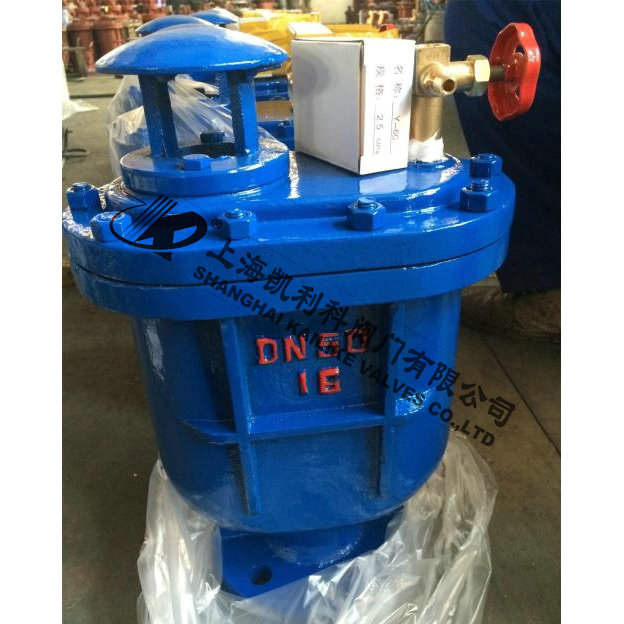

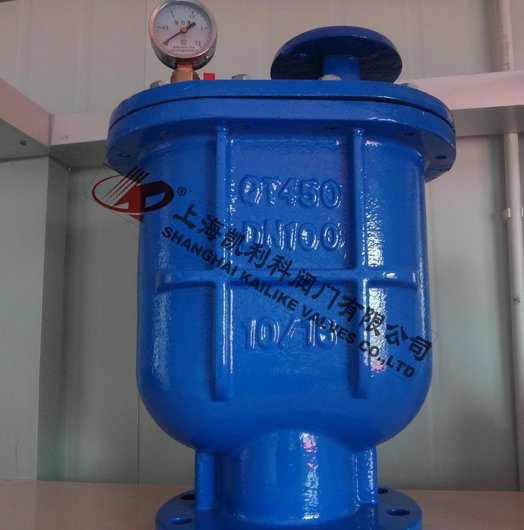

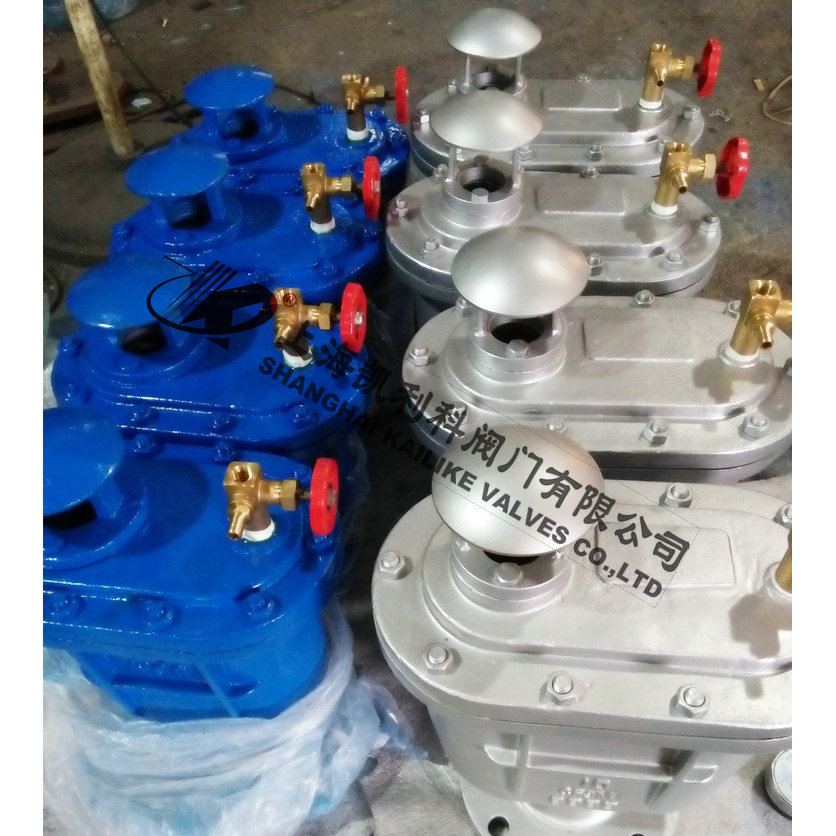

CARX復合式排氣閥

產品名稱：	復合式排氣閥	產品型號：	CARX
公稱通徑：	DN15～DN200	結構形式：	浮球式
公稱壓力：	1.6MPa-2.5MPa	連接方式：	法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水等	生產廠家：	上海凱利科閥門有限公司

產品說明

CARX復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。.

工作原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

主要零部件

序號	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59
5	桿	鑄銅ZH59
6	塞頭	丁睛橡膠NBR

每小時排氣量表

規格DN	25	50	80	100	150	200	250	300	350	400
立方米/小時	2-88	85-352	22-904	34-1413	76-3179	135-8831	212-8831	305-12717	415-17309	542-22608

外形結構圖



主要外形尺寸

公稱通徑DN(mm)	尺寸
	L	L1	H	Z	d
15	280	176	330	--	--
20	280	176	330	--	--
25	280	176	330	--	--
32	280	176	330	--	--
50	300	190	445	4	18
65	360	200	475	4	18
80	365	210	500	8	18
100	390	245	560	8	18
150	460	275	605	8	22
200	537	330	686	8	22

安裝位置的選擇

CARX復合式排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。

安裝總圖

安裝說明

1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容3、納技術人員調整及維護工作。
4、若復合式排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
5、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。

聲明：【CARX復合式排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CARX復合式排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
