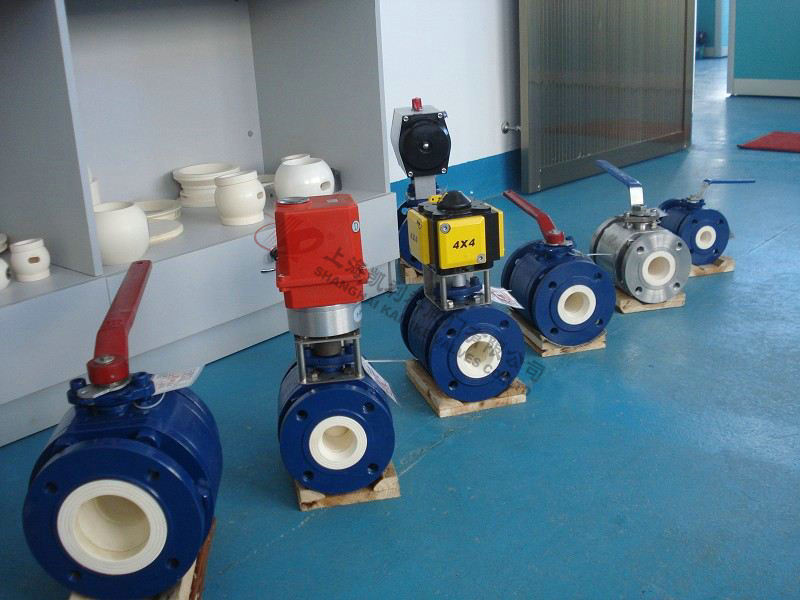

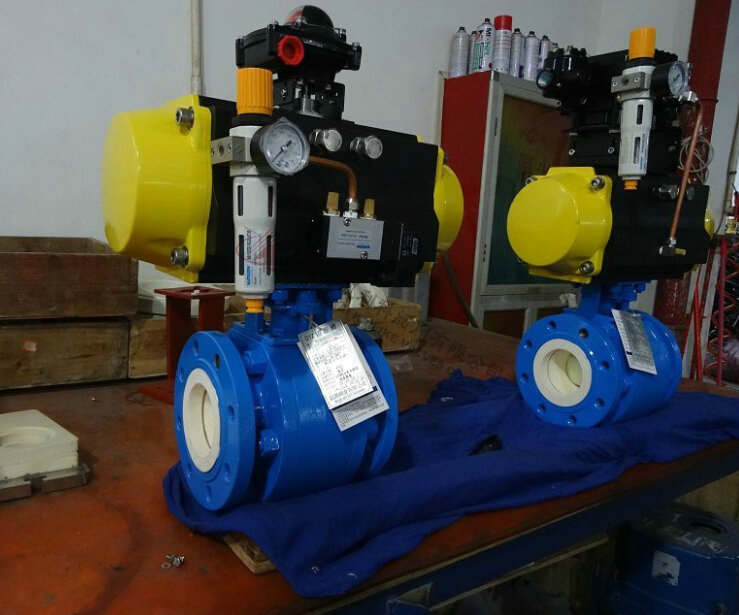

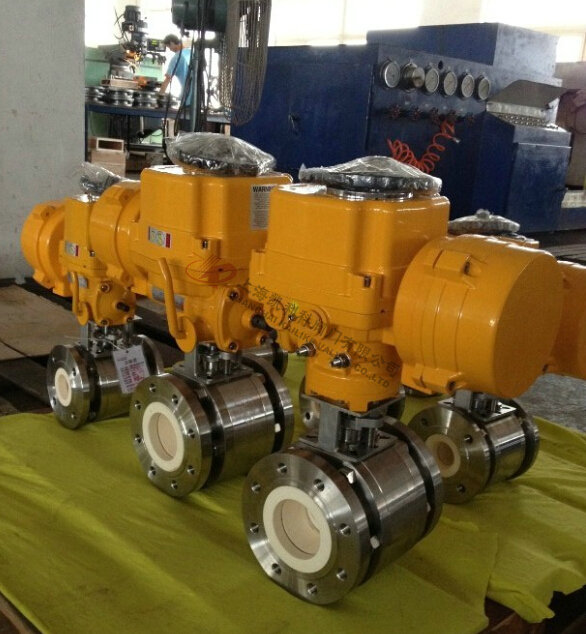

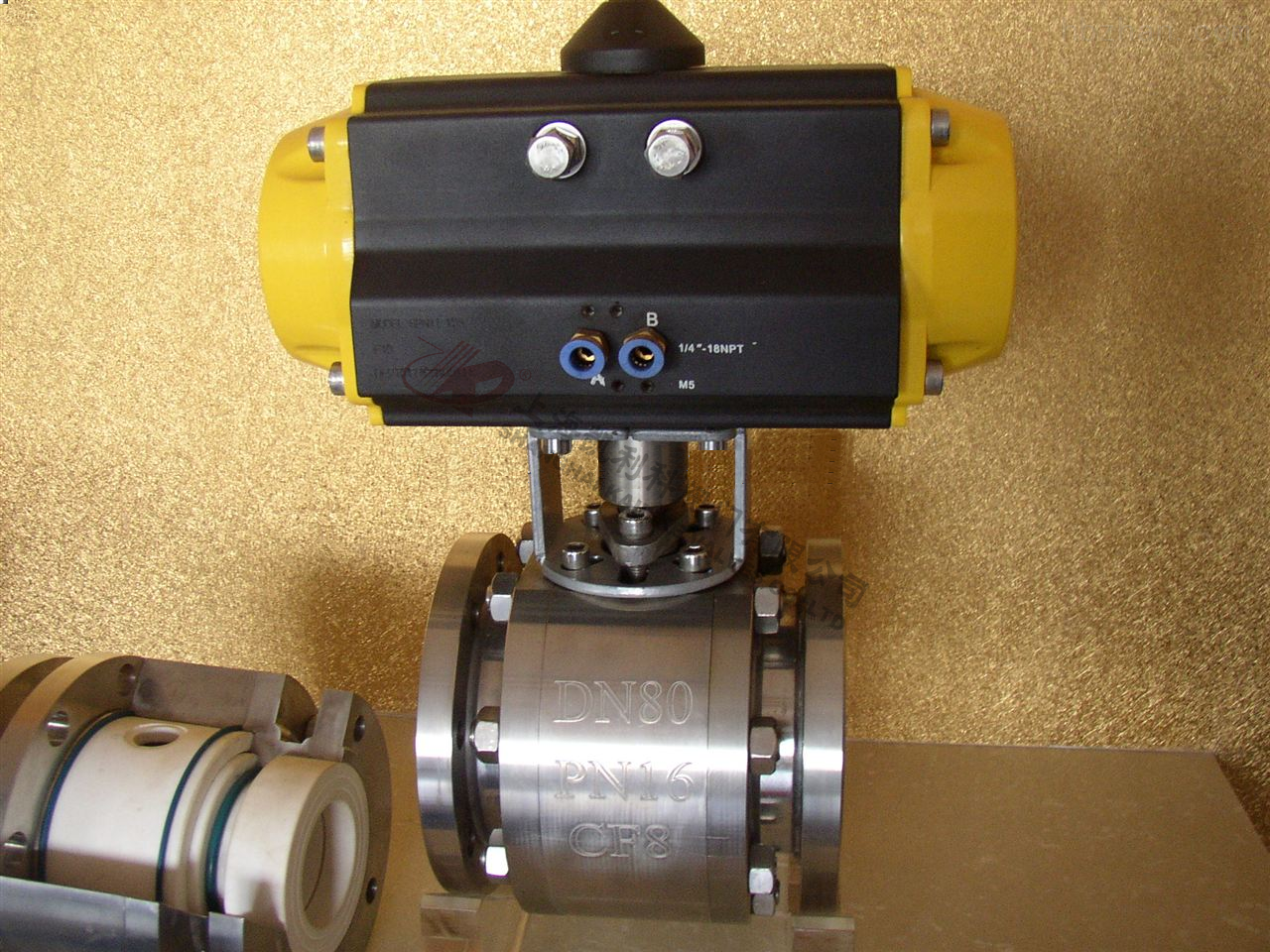

Q41TC陶瓷球閥
Q41TC陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。
|
產品名稱： |
陶瓷球閥 |
產品型號： |
Q41TC |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～32.0Mpa |
連接方式： |
法蘭、螺紋、對夾 |
|
適用溫度： |
-20ºC～+180ºC～350ºC～550ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鍛鋼、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
酸、堿、石灰、煤渣、帶顆粒纖維狀 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q41TC陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。
產品特點
閥門球體、閥座和閥體內部與介質接觸部件均為結構陶瓷材料，具有出色的耐腐蝕、耐磨損和耐沖刷性能。
閥球和閥座精密研磨達到零泄露。
技術數據
連接標準：GB/T 9113
適用溫度：-20°C~550°C
試驗標準：GB/T 13927
公稱通徑：DN15~DN300
材質
閥體：碳鋼/不銹鋼
閥芯：結構陶瓷
應用領域
電廠脫硫脫硝
鋼廠噴煤
冶金
造紙
硅粉輸送
煤化工
適用介質
含固體顆粒的硫酸、鹽酸、石灰水、石膏漿液、黑水、灰水等。
硅粉、煤灰、煤粉等高磨損、高腐蝕、干粉類介質。
設計制造標準規范
|
設計依據 |
GB |
API |
|
設計與制造標準 |
JB/T10529-2005，GB/T12237-2007 |
API608-2012 |
|
結構長度設計標準 |
GB/T12221-2005 |
ASME B16.10-2009 |
|
連接端設計標準 |
GB/T9113-2010 |
ASME B16.5-2013 |
|
驅動裝置連接設計標準 |
GB/T12223-2005 |
BS EN ISO 5211-2001 |
|
主體材料設計標準 |
GB/T12228-2006，NB/T47010-2010 |
ASTM A105/A105M-2014，ASTM A182/A182M-2015 |
|
檢驗與試驗標準 |
JB/T 9092-1999 |
API 598-2009 |
材料選型表
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
|
2 |
閥芯 |
氧化鋯（3Y-ZrO2）、氧化鋁（AI2O3） |
|
3 |
閥桿/軸套/填料壓套 |
17-4PH、316L、合金材料 |
|
4 |
密封部件 |
VMQ、FKM、PTFE |
|
5 |
填料 |
PTFE、RPTFE、石墨 |
|
6 |
壓板/支架 |
CF8、WCB |
|
7 |
螺栓/墊圈 |
A193-B7/A194-2H/SS304 |
主要材質表
|
1 |
閥體 |
SS304 |
|
2 |
支架 |
CF8 |
|
3 |
填料壓套 |
CF8 |
|
4 |
球體 |
陶瓷 |
|
5 |
閥座 |
陶瓷 |
|
6 |
中體 |
陶瓷 |
|
7 |
接管 |
陶瓷 |
|
8 |
閥桿 |
17-4PH |
|
9 |
密封填料 |
PTFE |
|
10 |
O型圈 |
硅膠 |

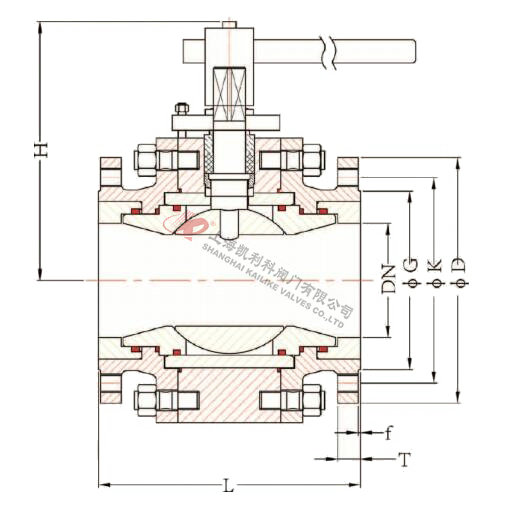

外形結構圖
外形連接尺寸GB/T9113.1-2000 PN1.6MPA RF
|
DN |
H |
L |
ØD |
ØK |
ØG |
T |
F |
Z |
|
15 |
85 |
108 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
|
20 |
94 |
117 |
105 |
75 |
55 |
16 |
2 |
4-M12 |
|
25 |
98 |
127 |
115 |
85 |
65 |
16 |
2 |
4-M12 |
|
32 |
112 |
140 |
140 |
100 |
76 |
18 |
2 |
4-M16 |
|
40 |
124 |
165 |
150 |
110 |
84 |
18 |
2 |
4-M16 |
|
50 |
135 |
178 |
165 |
125 |
99 |
20 |
2 |
4-M16 |
|
65 |
156 |
190 |
185 |
145 |
118 |
20 |
2 |
4-M16 |
|
80 |
177 |
203 |
200 |
160 |
132 |
20 |
2 |
8-M16 |
|
100 |
207 |
229 |
220 |
180 |
156 |
22 |
2 |
8-M16 |
|
125 |
240 |
356 |
250 |
210 |
184 |
22 |
2 |
8-M16 |
|
150 |
240 |
394 |
285 |
240 |
211 |
24 |
2 |
8-M16 |
|
200 |
280 |
457 |
340 |
295 |
266 |
24 |
2 |
12-M20 |
|
250 |
- |
533 |
405 |
355 |
319 |
30 |
2 |
12-M24 |
|
300 |
- |
610 |
460 |
410 |
370 |
30 |
2 |
12-M24 |
應用領域

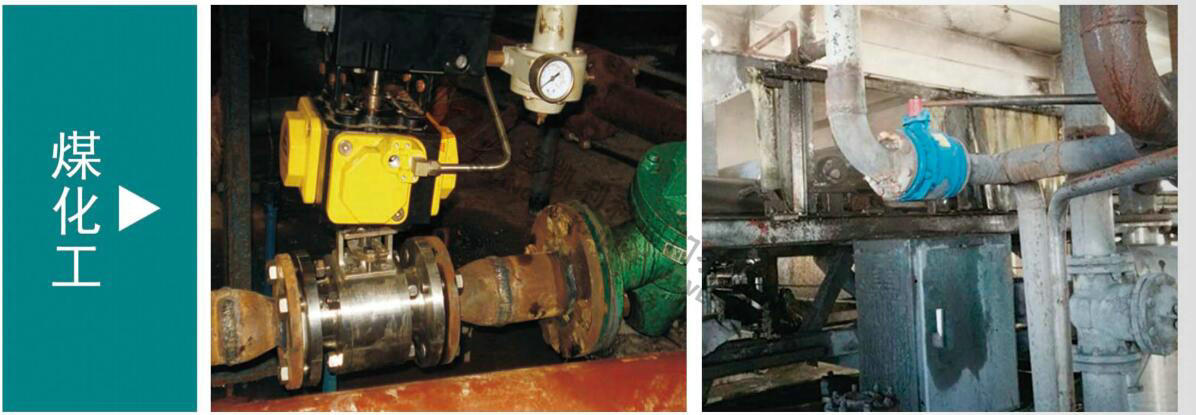

煤化工

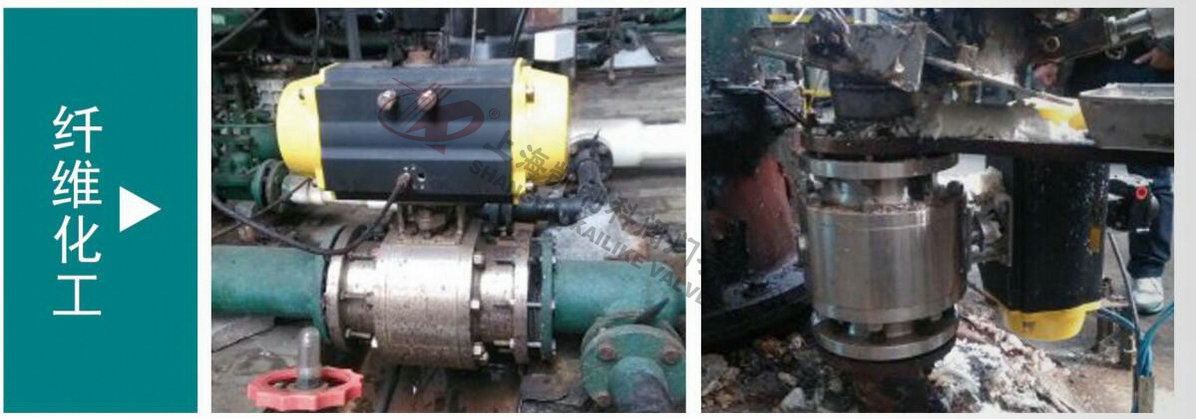

纖維化工
石油化工

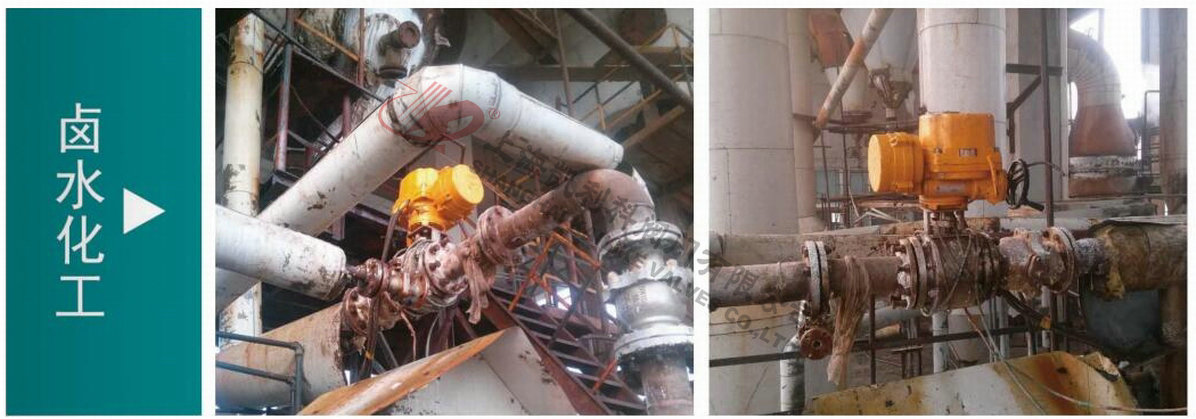

鹵水化工

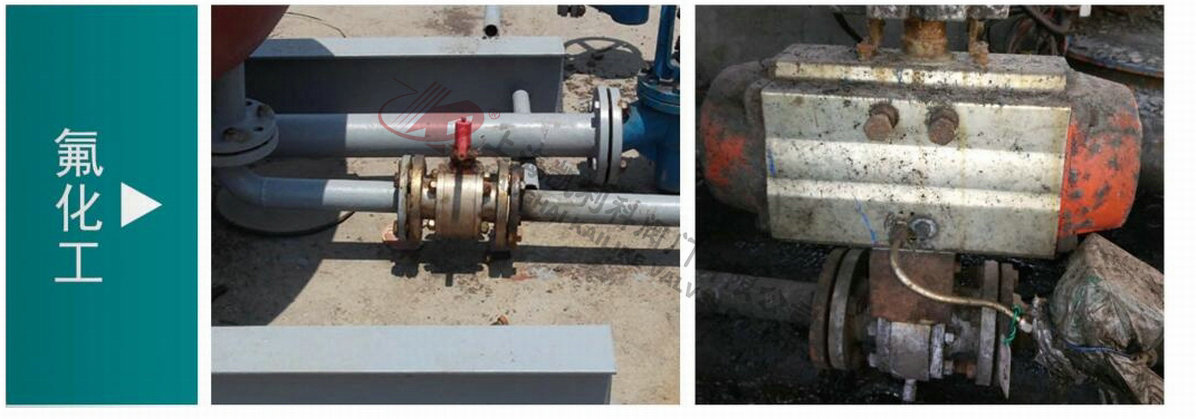

氟化工

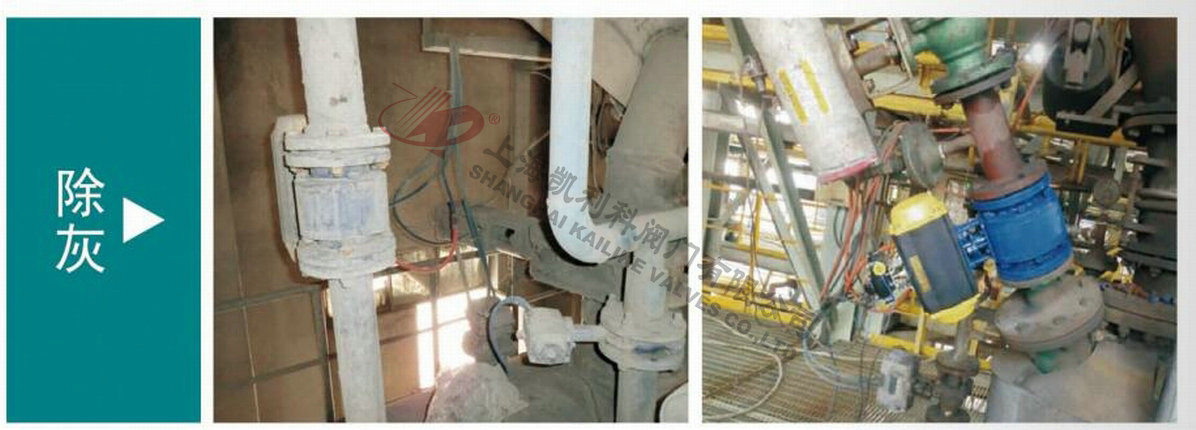

除灰

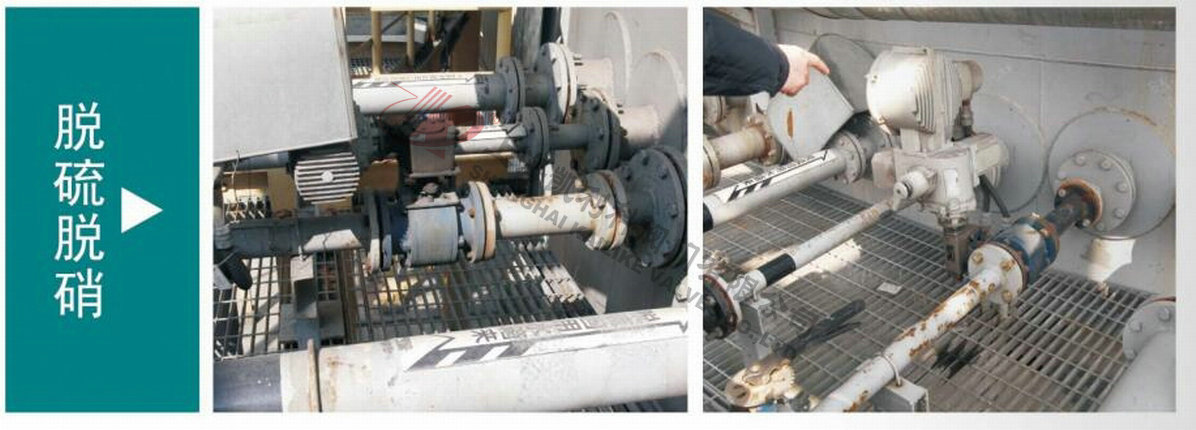

脫硫脫硝

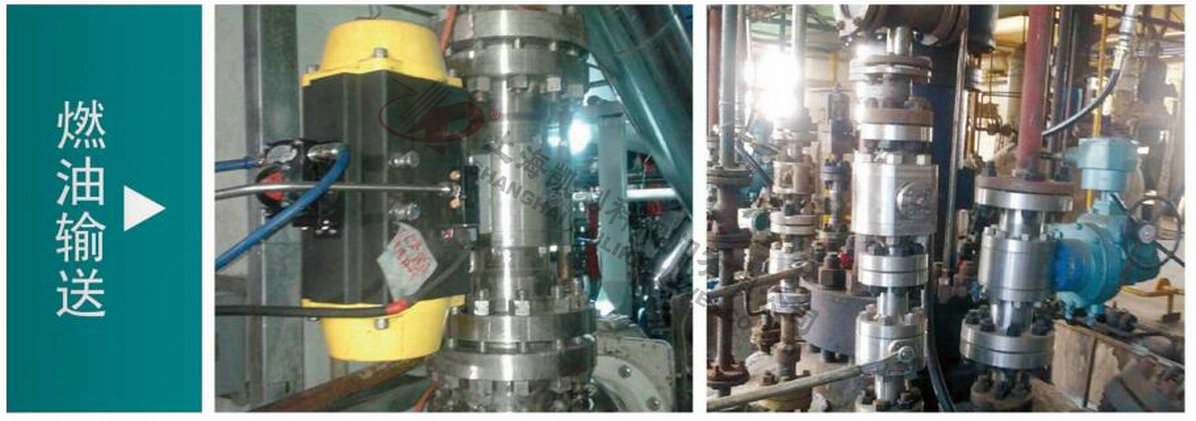

燃油運輸

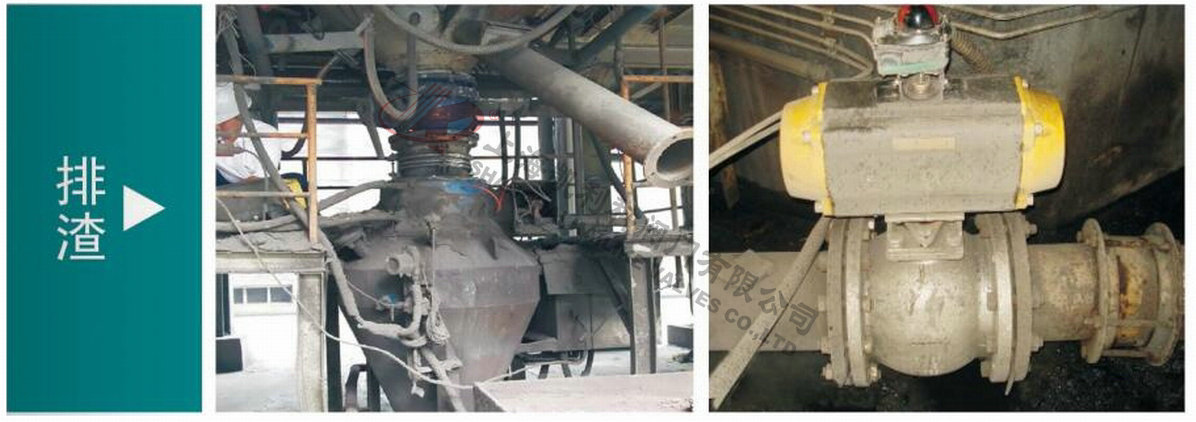

排渣
聲明：【Q41TC陶瓷球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41TC陶瓷球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
