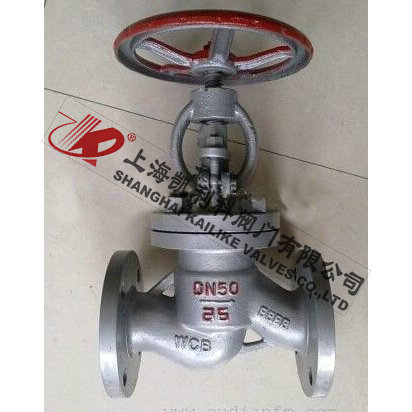

J41N液化氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃氣輸送管路。
| 產品名稱： | 液化氣截止閥 | 產品型號： | J41N |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 2.5MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+570ºC | 驅動方式： | 手輪、傘齒輪 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 天然氣、液化氣、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 閥體 | 閥桿、閥瓣 | 密封面 | 填料 |
| 碳鋼 | 不銹鋼 | 不銹鋼 | 聚四氟乙烯 |
| 尼龍 |
| 公稱壓力PN | JIS10K | JIS20K | MPa | |
| 1.6 | 2.5 | 4.0 | ||
| 殼體試驗壓力PN | 2.4 | 3.75 | 6.0 | |
| 高壓密封試驗壓力 | 1.76 | 2.75 | 4.4 | |
| 適用介質 | 液化氣、天然氣等 | |||
| 適用溫度 | -40∽+80℃ | |||
| 法蘭連接標準 | JB/T 79-94 | |||

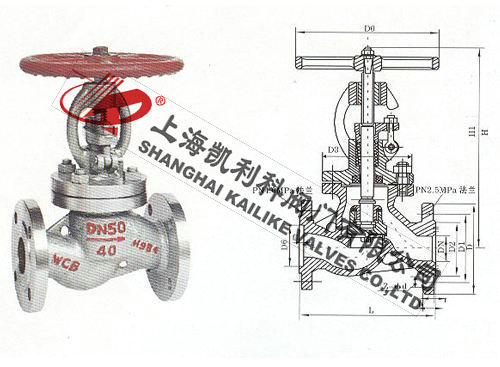

| PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
| 20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
| 25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
| 32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
| 2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
| 4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
| 10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
| 20K | 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 |
| 100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
| 125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
| 150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
| 200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |
聲明：【J41N液化氣截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41N液化氣截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
